无线供水管网监测系统解决方案是南京凯基特针对城市供水管网的管理和监控，合理安排利用公司无线产品，达到优无线数据采集和无线数据传输的设计方案。

    以下是凯基特电气无线供水管网监测系统解决方案的概述：

一、方案背景

    随着经济快速发展，城市化建设加速，城市给排水系统衍生的问题不断增多。一方面，各种生活或工业污染物的排放，对河流、水库和地下水水体的水质造成了很大的影响，导致居民生活用水及其他用水质量下降；另一方面，由于气候变化、管网老化以及人为破坏等现象的存在，导致的管网损坏、堵塞等事故频繁发生，对用水供给和排放带来严重威胁。

二、需求概述：
    传统的管网监控靠人工周期性巡检，成本高，隐患大；有线监控系统，传输线路要求高，复杂环境下易于产生盲点。为保证城市给排水管网的安全运行，需要对整个管网进行长期和专门的监测，要求如下：

   1.准确的获取排水管网的压力、流量、水质、浊度、余氯、PH值以及其它参数，并及时得到报警信息；

    我司自主研发的无线供水管网监控系统，设备扩展性好；无需线路，适合各种环境，不存在盲点；上位机软件数据直观，报表系统完善。

三、方案设计
    1、系统结构

     南京凯基特电气的无线供水管网监测系统，是以自主研发的无线传感模块为核心，利用无线传感器网络技术搭建而成的。系统主要有分为三个层次传输：

    （1）采集层——通过各种无线传感器装置，现场采集监测点的液体温度、压力、浓度、管道流量等参数，存储到无线采集器；
    （2）传输层——无线采集器通过GPRS直接发送数据到监控中心；或者无线采集器将数据远程发送到无线管理装置，无线管理装置通过GPRS、TCP/IP、WiFi等方式，将数据上传到监控中心；

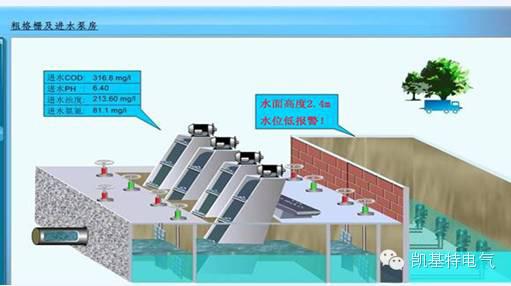

    （3）应用层——监控中心的监控软件把数据解析出来，按照客户的要求显示在屏幕上。

    2、技术特点

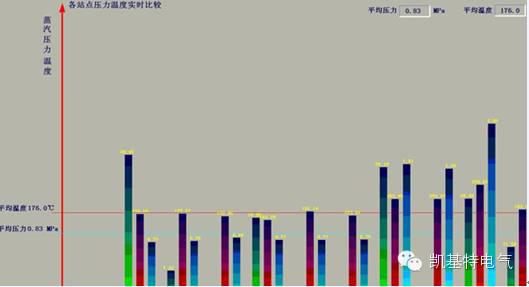

    （1）直观、监控软件将远端数据显示在屏幕上

   根据用户的要求，对数据进行存贮，制成各种报表、曲线图、趋势图、直方图、饼图等。

（2）响应及时。对于紧急事件，监控软件能实时提醒，通知人员赶赴现场。

（3）应用广泛
    无线传感器支持电池供电，适合于因距离远或地形复杂的而导致无法布线的监测点，不存在监控盲点。

（4）便于安装、维护及扩展
      南京凯基特无线产品无需布线，只需安装、上电、设置，简单几步即可完成监测布点。

（5）兼容性好
    第三方的智能装置可通过我司的无线转换器方便、快捷的接入无线传感器网络；第三方传感器也可方便接入。

3、设备及参数
（1）无线管理装置：
上传通信技术参数：

· 硬件接口层：串口、ETHERNET、GPRS/3G/4G、 WI-FI

· 通讯协议层：MODBUS RTU，WSNXL（信立协议）

下行通信技术参数：

· 2.4GHz/490M无线射频方式

· MODBUS协议，或用户要求的其它通信协议

其它：

· 供电电压：220VAC或24VDC

· 外壳防护等级IP66，有易燃易爆气体环境，外壳选择防爆外壳

 （2）无线温度传感器：

· 2.4GHz无线射频上传，理想情况传输距离1.5KM

· 上传的通讯协议为MODBUS

· 供电方式：电池供电（使用时间可达3-6年）或外供电（DC24V）

· 外壳防护等级为IP66，对于有防爆气体的环境，外壳选择防爆外壳。

 （3）无线气体传感器：

· 2.4GHz无线射频上传，理想情况传输距离1.5KM

· 上传的通讯协议为MODBUS

· 供电方式：电池供电（使用时间可达3-6年）或外供电（DC24V）

· 外壳防护等级为IP66，有易燃易爆气体环境，外壳选择防爆外壳

· 气体传感元件：可根据需要检测的气体选配相应的气体传感元件

 （4）无线转换器：

· 2.4GHz无线射频上传，理想情况传输距离1.5KM

· 透明传输第三方智能装置的数据

· 支持1-16台第三方智能装置的接入

· 可选DC24V/AC220V供电；或电池供电，使用时间可达3-6年

· 外壳防护等级为IP66，有易燃易爆气体环境，外壳选择防爆外壳

 （5）无线测控装置：

· 2.4GHz无线射频上传，理想情况传输距离1.5KM

· 通信协议为MODBUS

· 支持DI/DO/AI不同的输入、输出组合，便于第三方传感器接入

· 可选DC24V/AC220V供电，或电池供电，使用时间可达3-6年

· 外壳防护等级为IP66，有易燃易爆气体环境，外壳选择防爆外壳
