环型接近传感器
Ring Type Proximity Sensor
Macher--Your “The new choice of sensor”
6mm/10mm/15mm/21mm多种感应孔径,具有动态和静态的两种工作原理.
高分辨率:即使直径为0.6mm的小钢球都能被可靠的检测,特别快速的反应时间0.2ms通过电位计可设定脉冲延长和灵敏度.带线和接插件,常开常闭功能可选.
环形传感器最适合用于自动化输送系统上金属零部件检测，如弹簧螺丝等。此传感器分辨率高、响应时间短等特点。
|
|
静态和动态工作原理 |
|
分辨率高 |
|
响应时间短 |
|
灵敏度可调节 |
|
|
|
抗污染 |
|
防护等级高 |
|
插头连接 |
静态工作的传感器
与电感式接近传感器的工作原理一样,只要金属处于监测范围内,传感器就可以产生一个持续的输出信号.因而,该传感器可以用于监控送料过程中坠落的螺钉或堵塞状态.动态工作的传感器适用于监测特别细小的部件.传感器的输出在期间产生一个短暂的脉冲,该脉冲在0.1和150ms之间可设,即使管子上出现金属污垢,传感器仍可以长时间保持很高的分辨率.
| Diameter直径 |
Φ15mm |
Φ15mm |
|
| Mounting安装方式 |
 非齐平 |
 非齐平 |
|

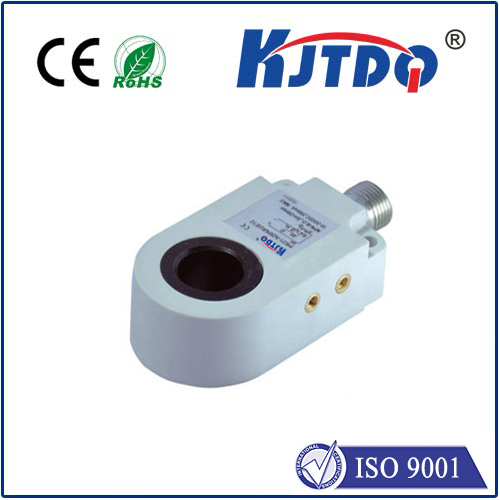

产品图片 |
 |
 |
|
| Sensing Distance 检测距离 |
15mm |
15mm |
|
| DC 2 wire 10-36V （NO） |
KJT-T15-KL |
KJT-T15-KLC |
|
| DC 2 wire 10-36V （NC） |
KJT-T15-HL |
KJT-T15-HLC |
|
| DC 3 wire 10-36V NPN（NO） |
KJT-T15-NK |
KJT-T15-NKC |
|
| DC 3 wire 10-36V NPN（NC） |
KJT-T15-NH |
KJT-T15-NHC |
|
| DC 3 wire 10-36V PNP（NO） |
KJT-T15-PK |
KJT-T15-PKC |
|
| DC 3 wire 10-36V PNP（NC） |
KJT-T15-PH |
KJT-T15-PHC |
|
|
|
|
|
Dimensions (unit:mm)
外形尺寸 |
 |
 |
|
| 额定/性能 |
DC 2 Wire |
DC 3 Wire |
| Operating Voltage / 工作电压 |
10-36VDC(Ripple<10%) |
10-36VDC(Ripple<10%) |
| No Load Current / 无负载电流 |
<1.8mA |
<15mA |
| Max. Load Current / 最大负载电流 |
<100mA |
<200mA |
| Leakge Current / 漏电流 |
<1.8mA |
<0.01mA |
| Min.Load Current / 最小负载电流 |
3mA |
- |
| Voltage Drop / 电压降 |
<6v at 100mA |
<1.5V at 200mA |
| Switching Frequency / 约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
频率 |
2.5KHZ |
2.5KHZ |
| Switching Hysteresis / 约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
磁滞 |
15% |
15% |
| Repeat Accuracy / 重复精度 |
<2% of Ratad Operating Distance |
<2% of Ratad Operating Distance |
| Protection Category / 防护等级 |
IP67 |
IP67 |
| Operating Temperature / 工作温度 |
-25℃-+70℃ |
-25℃-+70℃ |
| Temperature Drft / 温度漂移 |
±10%（Sr) |
±10%（Sr) |
| Min.targer / 最小检测物体 |
D=3mm L=6mm |
D=3mm L=6mm |
| ReversePolarityProtection /反极性保护 |
YES |
YES |
| Short Circuit Protection / 短路保护 |
YES |
YES |
| Overlod Trip Point / 过载保护电流 |
120-150mA |
220-280mA |
| EMC |
RFT>3V/m / EFT>1KV;ESD>4KV(contact) |
RFT>3V/m / EFT>1KV;ESD>4KV(contact) |
| Shock / Vibration / 振动冲击 |
IEC 60947-5-2.part7.4.1 IEC 60947-5-2.Part7.4.2 |
IEC 60947-5-2.part7.4.1
IEC 60947-5-2.PART7.4.2 |
| Housing Material / 外壳材质 |
PBT |
PBT |
| Led Display / Led显示 |
YES |
YES | |
