产品尺寸：从Φ4到M30，准齐平（Φ4，M5和M8为齐平）及非齐平，规格齐全。外形系列已标准化。本系列提供了更大的检测距离（2.2-3倍于标准系列）。所有3线NPN和PNP与NO和NC型，带LED。另外，所有重要保护功能都已内置，如短路和过载保护，极性反向保护，过电压保护，EMC保护和通电延时。
电感式接近约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
，使接近约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
的通或断。这种接近约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
所能检测的物体必须是金属物体。
|
产品图片 Photo |

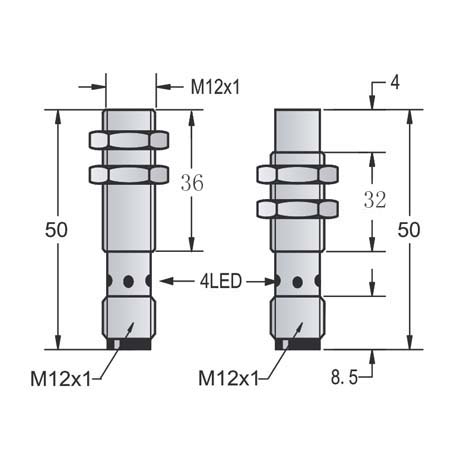

尺寸图 Dimension drawing |
|
|
|
|
特点描述 Feature Description |
型号规格 Item Code |
|
|
◆ 体积小,适用于狭小空间 |
|
◆ 具有浪涌，逆极性保护功能 |
|
◆ 外壳材料：不锈钢 |
|
◆ 防护等级IP67（IEC） |
|
|
|
|
|
|
NPN NO |
KJT-J12T-Z-NK(*) |
|
NPN NC |
KJT-J12T-Z-NH(*) |
|
DC 2线 |
KJT-J12T-Z-K(*)L |
|
PNP NO |
KJT-J12T-Z-PK(*) |
|
PNP NC |
KJT-J12T-Z-PH(*) |
|
AC 2线 |
KJT-J12T-J-K(*)L |
|
|
电气接线图 Connection diagram |
规格参数 Specification |
|
|
|
安装方式 |
埋入式 非埋入式 |
|
检测距离 |
2/4/6mm 4/8/10mm |
|
外形规格 |
J12*50 |
|
输出方式 |
NPN/PNP NO/NC |
|
电源电压 |
10…30VDC 90-250AC |
|
约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
频率 |
2KHz/1KHz/800Hz |
|
约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
点偏移 |
≤±10% |
|
迟滞范围 |
1…20% |
|
重复误差 |
≤3% |
|
负荷电流 |
≤100mA |
|
残留电压 |
≤2.5V |
|
消耗电流 |
≤10mA |
|
保护回路 |
浪涌,逆极性保护 |
|
输出指示 |
红色LED |
|
环境温度 |
-25…70℃ |
|
环境湿度 |
35-95% |
|
防护等级 |
IP67 |
|
外壳材料 |
不锈钢 |
|
接线方式 |
2米PUR电缆 |
无论您使用的是标准产品，还是定制的特殊产品，凯基特都是您的最佳选择。
|
J12T 其他外形尺寸


|
