一、产品概述

 RD－II型旋转探测仪(俗称低速约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注 、速度约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注 、亦称转动传感器、打滑保护装置)该产品对电机及机械传动装置常出现的堵转、卡转、超载、慢转，皮带打滑、传动链(带)脱落、传动轴断裂等电气及工艺出现的故障均能有效及时的处理。可起到保障生产，维护设备的作用。

二、产品用途

        广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

三、工作原理

        RD－II型旋转探测仪安装在被传动轴旁，被传动轴装有检测片(参见图一)。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见图三)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，RD－II型旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。

四、产品特点

1. 结构简单实用、性能稳定可靠
2. ·防尘、防震、防潮
3. ·体积小、重量轻、寿命长
4. ·输出信号既可与现场设备联锁使用，也可送达微机控制系统
5. ·性价比高，安装方便，免维护
6. ·特别适用于生产环境恶劣的场所

五、技术参数

六、安装说明

        所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、破碎机等都应在其被传动处(机器尾端)进行安装，见图一。

注意：图一中旋转探测仪的安装位置视具体情况而定，不必拘泥于此图，在不影响正常工作的前提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。

 机械安装工序：

1.   拆下端盖，在端盖中心钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架
2.   在轴头上钻Φ5.1孔，攻丝M6、深10-15mm
3.   旋紧双头螺杆
4.   装端盖
5.   装检测片，H₁≥20mm并用螺母固定
6.   安装旋转探测仪、调整H₂=4mm

       有些机器的被传动轴较长，伸出端盖以外，针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转探测仪的探头平面保持平行。如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H₁的距离)。

         电器接线：RD—II型旋转探测仪和中间继电器串联使用（见图三）。中间继电器线圈耐压220V，电流5A。

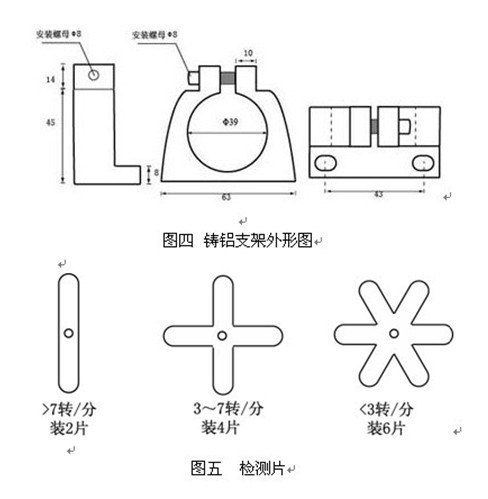

         检测片：材料普通铁皮，叶片数量为2叶、4叶、6叶，检测片尺寸l00×10×2mm。

         跳脱时间参考公式：T＞［60秒×1.1（恒定值）］÷检测片数÷被传动转数（X转/分钟）。

八、选配件说明标配：

Φ6双头螺杆、并帽螺丝、垫片、检测片。选配：继电器。

九、订货须知

        方便您快速、准确的选购所需产品，请在购买前提供具体的设备类型、具体转速、安装结构、是否选配继电器等参数，我们将为您推荐最合适的产品。
