拉线传感器使用介绍：

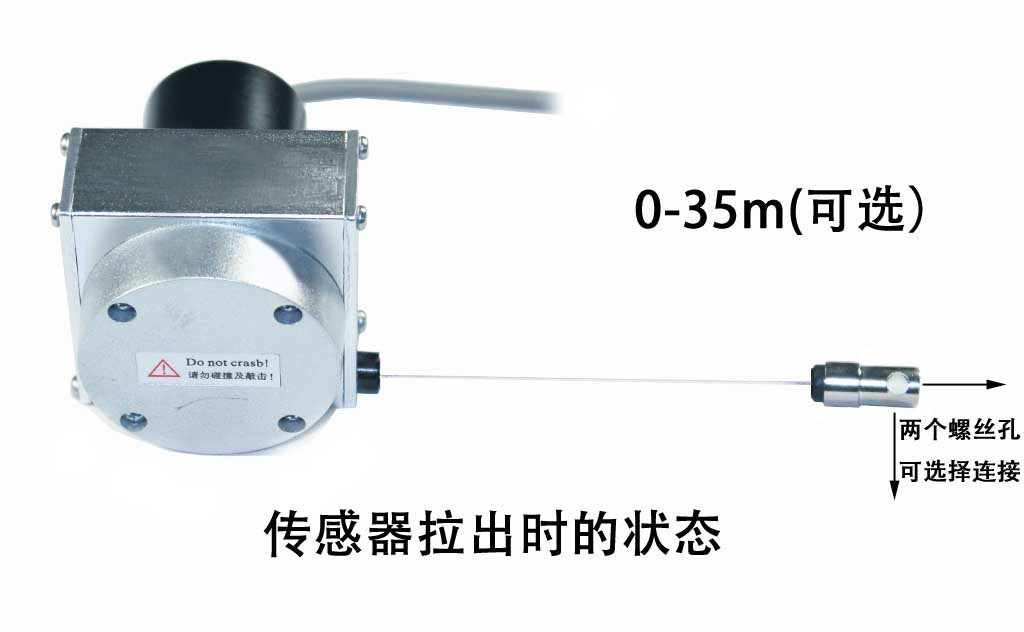

  拉线位移传感器可将机械位移量转换成可计量的、成线性比例的电信号。当被测物体产生位移时，拉动与其相连接的传感器绳索，绳索带动传感器传动机构与编码器同步转动；当位移反向移动时，传感器内部的自动回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力不变；从而输出一个与绳索移动量成正比例的电信号。
传感器具有独立自动排线机构，保证拉伸绳自动均匀排线、保证传感器具有高独立线性精度和较长的传感器使用寿命。

1.结构小巧，安装空间尺寸小。

2.测量行程长（100～1000mm），精度高（0.3%FS），防护等级IP65。

3.外壳和线轮均经过防腐处理，牵引绳为不锈钢外敷特氟龙，可以在恶劣的环境下工作。

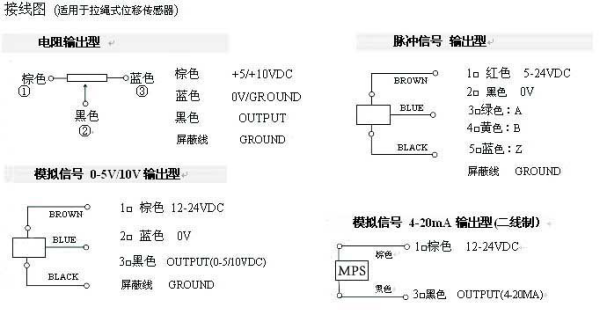

4.可选输出方式有：电阻型、电压型、电流型、增量脉冲型、绝对脉冲型

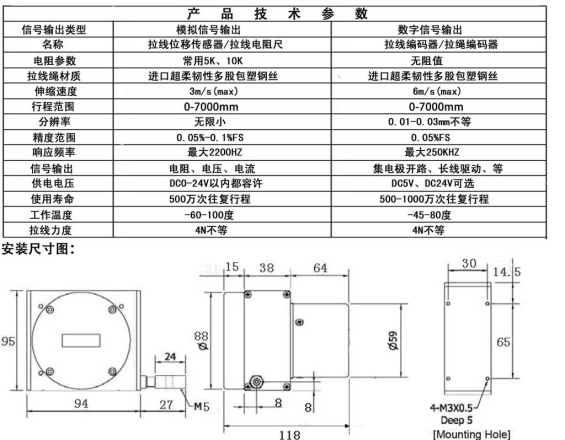

1、 输出模式（后缀）：R电阻型、V电压型、A电流型、P1增量脉冲型、P2绝对脉冲型

2、 有效行程：0-100,0～1000mm（含1000mm）

3、 线性精度：（R、V、A型：0.3%～0.2%FS），（P1、P2型：±1脉冲FS，可选）

4、 重复精度：（R、V、A型：0.03%～0.02%FS），（P1、P2型：±1脉冲FS，可选）

5、 供电电压：R型：～24VDC；V、A型：24VDC；P1、P2型：5～24VDC；

6、 输出特征：R型：0～10KΩ；V型：0～10VDC；A型：4～20Ma；

P1、P2型：5VDC电压型，电流型，推挽式，差动式；

7、 迟滞：R、V、A型：无；P1、P2型：10KHz～50KHz；

8、 适合大允许拉伸速度：1000mm/s；

9、 牵引力：Max.700g
