凯基特数显转速表,数字转速表,可选继电器报警,模拟量变送输出,RS485通信。用户可选配接近约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
等传感器。
一、概述 (1)输入信号:约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
量、电平脉冲(低电平:-30V~+0.6V;高电平:+4V~+30V); (2)外接传感器:光电约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
,接近约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
,霍尔约彩365ios下载_beat365亚洲体育投注_77365bet体育在线投注
,编码器; (3)仪表向传感器外供DC12V/30mA直流电压; (4)仪表可设定倍率Scale,显示小数点,满足测量精度、以及线速度测量。显示的转速值=每秒钟输入的脉冲个数×60×倍率,倍率Scale的范围0.0001~9999; (5)两路继电器报警,可设置成上下限,上上限,下下限报警输出; (6)4~20mA或0~20mA变送输出,变送低限、高限可设(可选0~5V,1~5V或0~10V变送输出); (7)RS485通信,标准Modbus RTU协议,可直接与工业组态软件组网; (8)测量显视范围:0~99999;
二、继电器报警输出 继电器可工作在上限报警,下限报警,上下限报警工作方式,工作方式通过菜单项设定;报警值通过菜单项设置。
三、变送输出 提供一路模拟量变送输出,模拟量变送输出信号可为0~20mA、4~20mA、0~5V、1~5V、0~10V等。变送输出的下限对应转速、上限对应转速通过菜单设置。 电气参数:精度0.5级;电流输出时,负载电阻<510Ω、电压输出时,负载电阻>100KΩ。
四、通信模块 RS485接口;电气连接:三线连接,即A,B,0V(信号地);连接类型:异步,半双工;国际标准Modbus-RTU协议,仪表地址:1~247,波特率:2400、4800、9600,数据格式:10位异步通信方式(1个起始位,8个数据位,1个停止位,无奇偶校验位);本机目前开放了03H,04H读命令(用来读测量数据),10H写寄存器命令,03H,04H读命令功能相同,如果仪表接收到的命令有错,仪表将不响应。

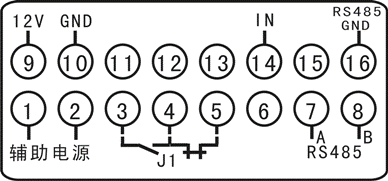

五、接线图
|
